گودبرداری به کمک مهار متقابل Braced Excavation

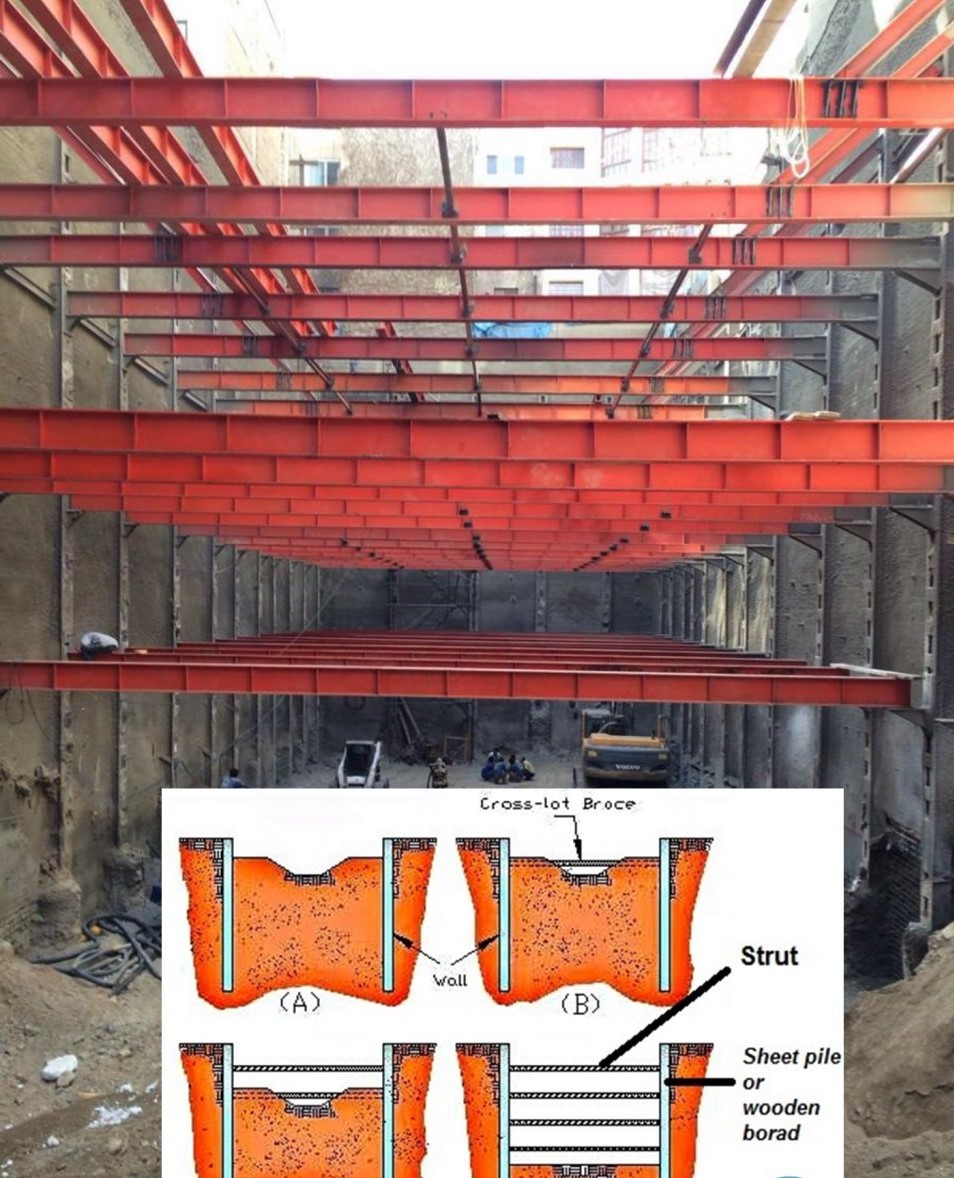

یکی از روش های پایدارسازی گودبرداری شهری استفاده از مهار متقابل یا روش گودبرداری مهار شده است.
در این روش به کمک اعضای فشاری که داخل محدوده گود قرار می گیرند، نیروی ناشی از توده خاک در هر دیواره گود به سایر دیواره ها (معمولا روبرو) منتقل می گردد. مزایای استفاده از روش مهار متقابل با استرات شامل عدم ورود به به زمین های مجاور، محدود شدن تغییرشکل توده خاکی، قابلیت استفاده مجدد بخشی از مصالح در انتهای کار و قابلیت انعطاف پذیری تغییر در طراحی حین اجرا درصورت برخورد به شرایط خاص ژئوتکنیکی از مزایای این روش است.
استرات (تیرک) ها نوعی تکیه گاه با تغییرمکان مشخص شده (Fixed deflection) هستند. فشار جانبی خاک توسط تیرک های افقی تحمل می شود. اگر تعداد تیرک ها کافی باشد و دیوار با پوشش انعطاف پذیر احداث شود، اندازه گیری های تجربی در شرایط مختلف نشان می دهد که توزیع تنش افقی خاک در پشت دیوار به صورت ذوزنقه ای است. این توزیع تنش ذوزنقه ای در آیین نامه ها و مراجع مربوطه آمده است. تحلیل تیرک ها و محاسبه نیروی داخلی آنها با فرض ایجاد مفصل درمحل تماس تیرک با دیواره انجام می شود.
در این روش ابتدا به منظور اجرای شمع ها در دو طرف گود، در فواصل معین چاهک هایی با عمق بیش از عمق گود حفر می شود و قفس میلگرد در انتهای آن قرار گرفته و پس از قرار گیری مقاطع فولادی در چاه، بتن ریزی انجام می شود. سپس قسمت فوقانی هر دو عضو قائم مقابل به کمک تیرک یا خرپا به یکدیگر متصل می شوند. پس از آن عملیات گودبرداری به تدریج انجام می شود و درصورت لزوم، مهارهای افقی در ترازهای مختلف اجرا می شود.
